Motones de violín – Función, diseño y aplicaciones

Los motones de violín son un componente fundamental en muchos de los sistemas de control con aparejos múltiples más eficaces a bordo de veleros pequeños y medianos. Su característica definitoria es el diseño asimétrico de doble roldana, con una roldana grande y otra más pequeña montadas verticalmente dentro del mismo armazón. Esta forma única aporta varias ventajas mecánicas y funcionales frente a los motones dobles tradicionales, especialmente cuando el espacio, la alineación del cabo y una distribución eficiente de la carga son críticos.

¿Qué es un motón de violín?

Un motón de violín es un motón de dos roldanas en el que las roldanas se disponen en tándem, en lugar de lado a lado como en un motón doble estándar. La roldana principal (más grande) suele llevar la parte del cabo que soporta la carga principal, mientras que la roldana secundaria (más pequeña) gestiona el retorno del cabo en un sistema de aparejo. Esta configuración reduce los cruces del cabo, ayuda a controlar la fricción bajo cargas más altas y favorece un recorrido del cabo más limpio y compacto.

Según el modelo, los motones de violín pueden incluir:

• Bequetes para terminar cabos de control,
• Cabezas giratorias para permitir la rotación bajo carga,
• Mordazas (cam cleats) integradas para cazar y bloquear con una sola mano,
• Función de carraca (en algunos formatos más pequeños) para un mayor agarre en sistemas manuales.

Características clave de rendimiento de los motones de violín

Ventaja mecánica y relaciones de desmultiplicación

Los motones de violín están optimizados para sistemas en los que se requiere una alta desmultiplicación dentro de un espacio limitado. Usados en un aparejo tradicional de motones, pueden ser la base de sistemas 4:1, 6:1 o incluso 8:1. Por ejemplo:

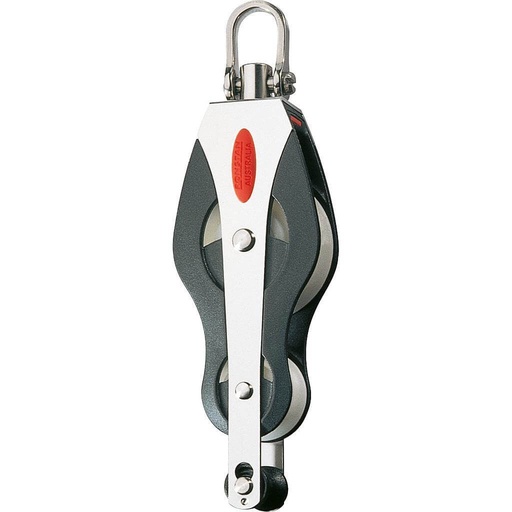

• Un motón de violín con bequete emparejado con un motón doble en el otro extremo crea un sistema 4:1 simple y potente.
• Añadir un segundo motón de violín o un sistema en cascada aumenta la desmultiplicación sin una fricción excesiva ni una longitud de cabo desproporcionada.
• Esto los hace ideales en aplicaciones donde la fuerza de la tripulación es limitada, pero un ajuste fino sigue siendo esencial.

Compacidad y guiado del cabo

Al apilar verticalmente las roldanas, los motones de violín mantienen una huella estrecha, lo cual es especialmente útil cuando el espacio es limitado o los ángulos de entrada/salida del cabo están fijados (p. ej., suelos de bañera, palos). La orientación vertical separa de forma natural los recorridos del cabo, reduciendo la probabilidad de torsión, fricción o solape. El resultado es un manejo del cabo más limpio y una transmisión de carga más eficiente.

Reparto de cargas y tamaño de roldana

Los diferentes diámetros de roldana en un motón de violín no son arbitrarios. La roldana grande gestiona mejor la carga dinámica, mejorando la vida útil del cabo y reduciendo el calor/fricción internos. La roldana pequeña soporta el retorno o el tramo con holgura, minimizando el volumen total del sistema. Este equilibrio favorece el uso sostenido a altas cargas, especialmente en aplicaciones de ciclos elevados como la escota de mayor o la trapa.

Aplicaciones de los motones de violín

Los motones de violín se encuentran en una amplia gama de sistemas de control, especialmente donde se requiere alta desmultiplicación y un guiado limpio del cabo. Las aplicaciones típicas incluyen:

Sistemas de escota de mayor

• Los motones de violín se utilizan con frecuencia en sistemas de escota de mayor para dinghies, sportboats y pequeños quillados.
• Un motón de violín con bequete y mordaza puede servir como punto de cazado en sistemas montados en el suelo de la bañera o en la botavara, ofreciendo un control compacto con alta desmultiplicación.
• Emparejados con un motón en la botavara o un motón del carro de mayor, permiten configuraciones 4:1 o 6:1 muy eficaces.

Configuración Harken 4:1 para sistemas de escota de mayor con motón de violín

Trapas de botavara (kickers)

• El sistema de trapa (o kicker) suele requerir una alta ventaja mecánica para controlar la tensión de la baluma y evitar la torsión de la vela mayor.
• Los motones de violín son ideales para sistemas de trapa 4:1 o 6:1, especialmente con función de mordaza o integración en cascada.
• Permiten una entrada/salida vertical o en ángulo, importante para geometrías de trapa complejas.

Configuración Harken 8:1 en cascada para sistemas de trapa de botavara con motones de violín

Tensores de backstay

• En pequeños quillados con backstays divididos o de cabo, los motones de violín pueden utilizarse en la cascada de tensión para aumentar la ventaja mecánica en un espacio reducido.
• Un motón de violín y un motón con bequete en serie pueden formar una cascada eficaz 6:1 u 8:1.

Sistemas de carro y ajustadores

• Aunque menos comunes que en la escota de mayor, los motones de violín pueden usarse en los cabos de control del carro de mayor, especialmente cuando hay que llevar los cabos hacia la caña/rueda y se necesita aumentar la desmultiplicación sin añadir más roldanas.
• Su perfil estrecho facilita integrarlos en montajes sobre la cubierta lateral o el techo de la cabina.

Construcción y opciones de materiales en motones de violín

La mayoría de los motones de violín modernos se fabrican en composite, aluminio anodizado o con placas laterales de acero inoxidable, con roldanas de composite de alta carga (Delrin, acetal) o aleación anodizada. Las consideraciones clave incluyen:

• Tipo de rodamiento: Las roldanas con rodamientos de bolas (p. ej., Harken Carbo, Ronstan Orbit) ofrecen baja fricción con cargas ligeras; los motones con casquillo liso ofrecen mejor rendimiento bajo cargas estáticas extremas.
• Tipo de fijación: Cabezas giratorias, ojales fijos, opciones de amarre textil (lazos Dyneema®) o grilletes automáticos, según las necesidades de la instalación.

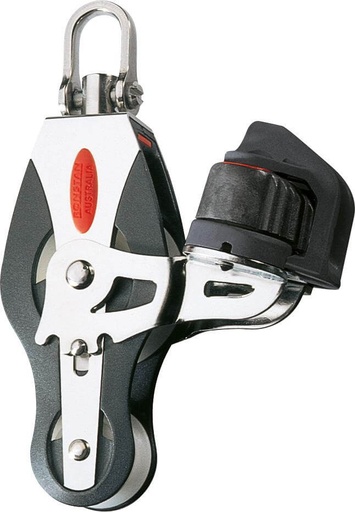

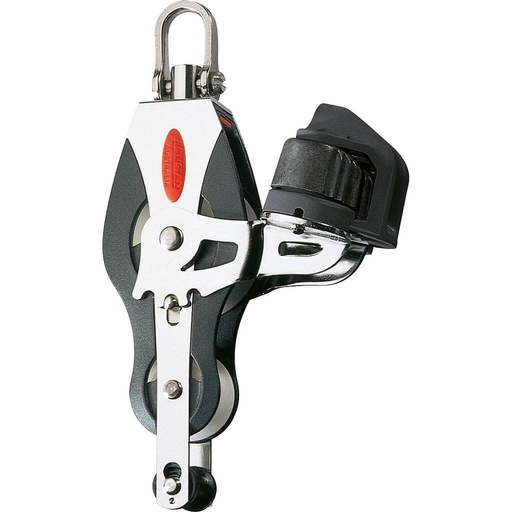

• Función de mordaza: Muchos motones de violín incluyen mordazas integradas, normalmente situadas del lado del trimmer para un acceso ergonómico.

Los principales fabricantes—Harken, Ronstan, Antal, Selden y Viadana—ofrecen una amplia gama de opciones de motones de violín, incluyendo:

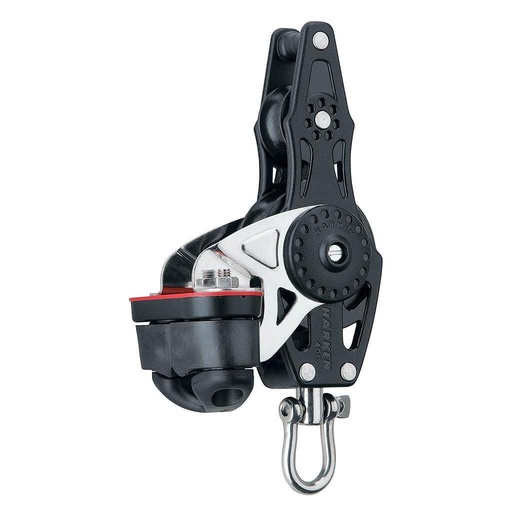

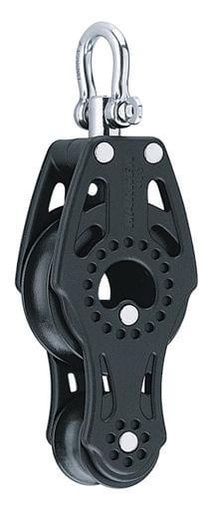

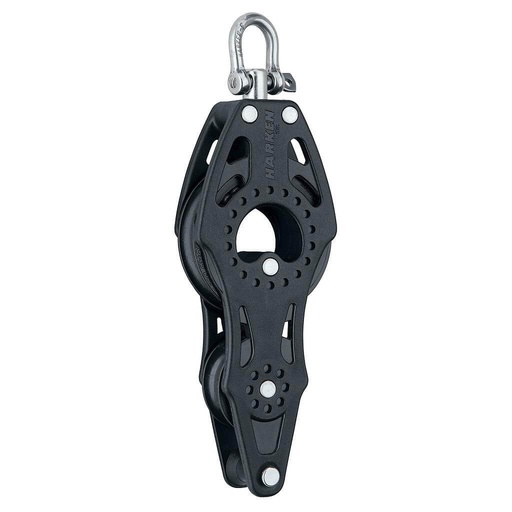

• Harken Carbo y motones de violín Element (ligeros, para altas cargas),

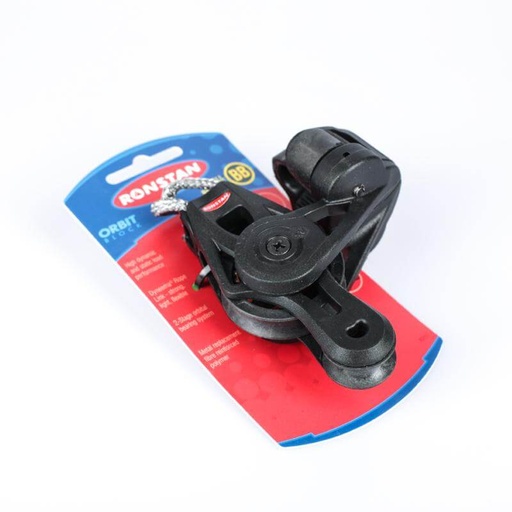

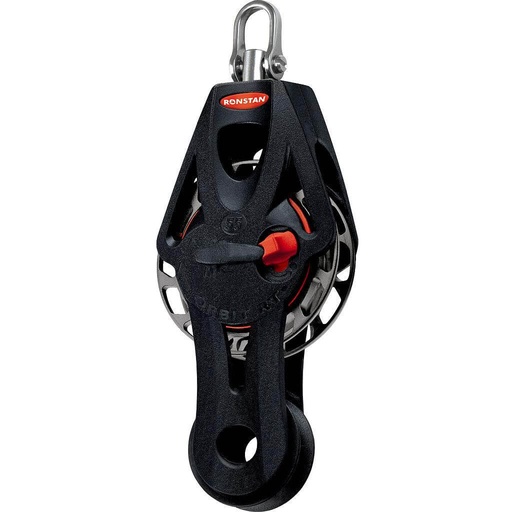

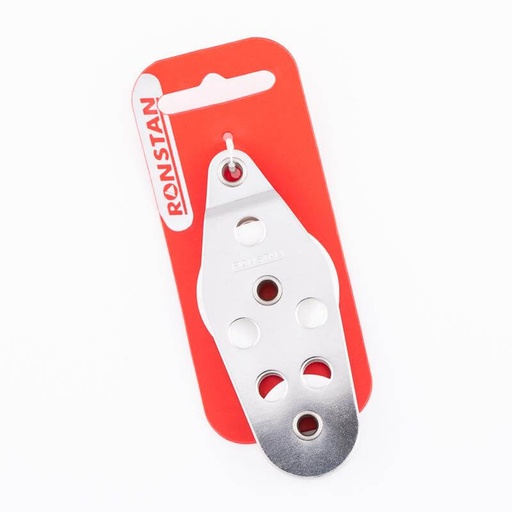

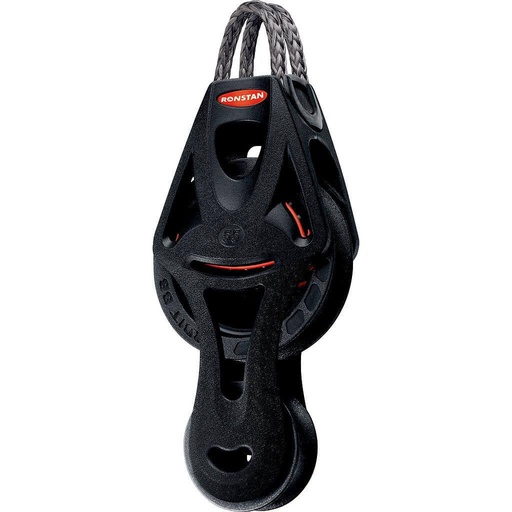

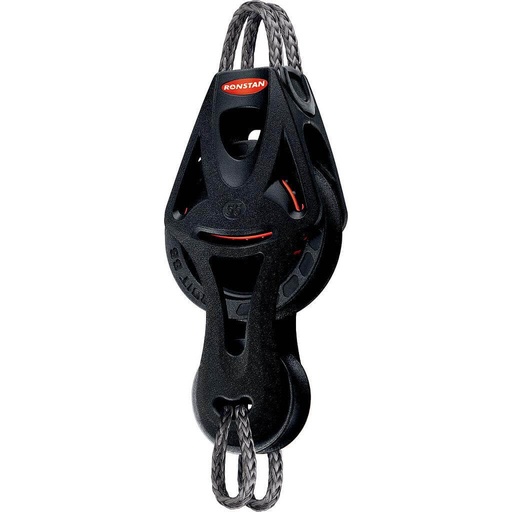

• Motones de violín Ronstan Orbit (opciones de amarre textil y con mordaza),

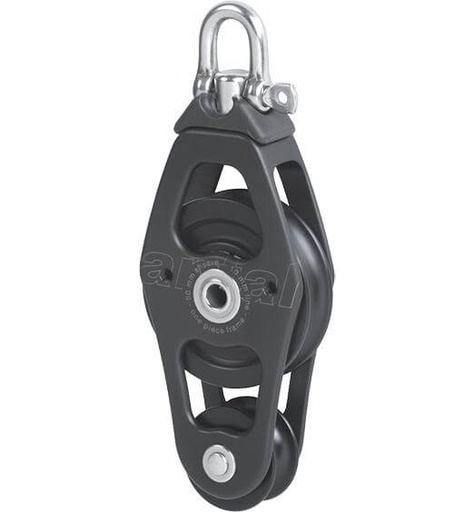

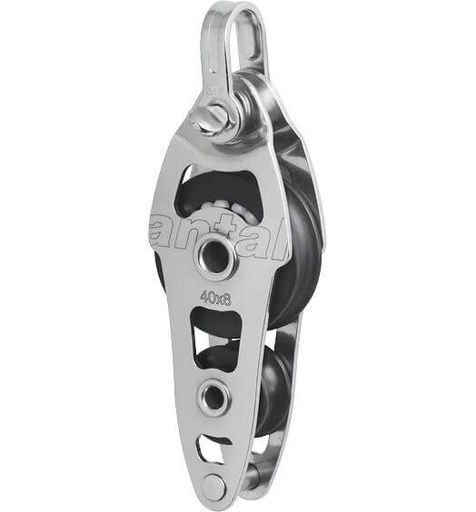

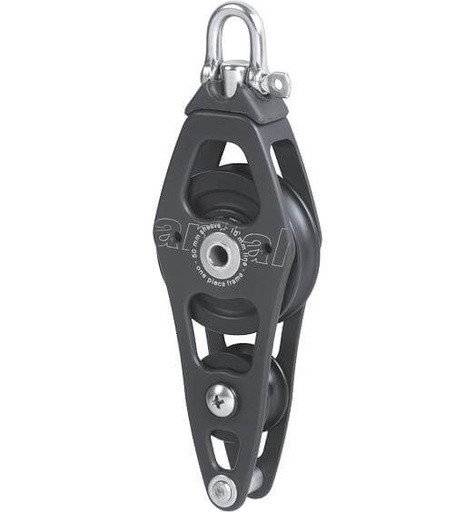

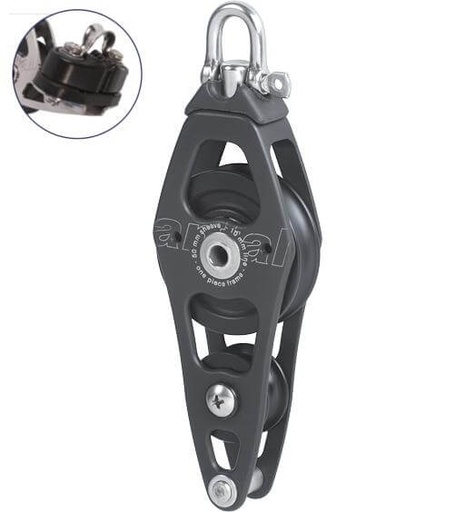

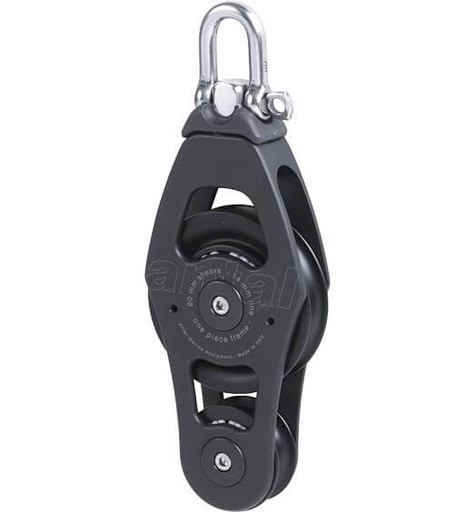

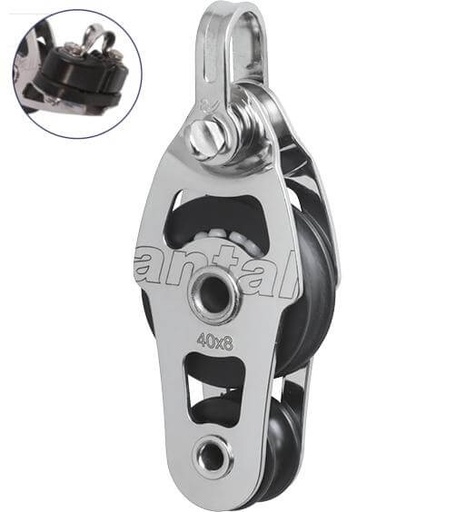

• Antal V-Grip y serie estándar (aluminio de alto rendimiento),

• Motón de violín Selden BB (soluciones duraderas para crucero).

Guía de dimensionado

Al seleccionar un motón de violín, ajusta la carga de trabajo y el rango de diámetro de cabo del motón a la carga prevista del sistema y a la especificación de tus cabos de control. Como guía general:

Resumen sobre los motones de violín

Los motones de violín son una solución compacta y eficiente para sistemas de alta desmultiplicación donde el ajuste preciso de velas o jarcia es esencial. Su disposición de roldanas apiladas permite un guiado limpio del cabo y una fricción reducida sin aumentar el tamaño del sistema. Tanto si estás montando una nueva escota de mayor, una trapa o un tensor de backstay, Upffront ofrece una gama completa de motones de violín de las marcas más respetadas del sector, garantizando el rendimiento, la durabilidad y la fiabilidad que exigen los navegantes más serios.
