Windex
Un indicador de viento Windex es una veleta de tope de palo sobre un rodamiento de zafiro que muestra la dirección del viento aparente en lo alto del aparejo. Fabricado en Suecia por Windex Development AB desde 1964, está disponible en cuatro tamaños: el Windex 6 para embarcaciones ligeras, el Windex 10 para 3–6 m, el Windex 15 Mk2 para 5–12 m y el Windex XL para 12–30 m. También se incluyen veletas de recambio, el BirdSpike y una luz nocturna LED de 12 V. Más información abajo.
|
|
|
|
|
|
|
Cómo elegir un indicador de viento Windex según el tamaño del barco
Elige la veleta en función del barco y de la altura desde la que vas a leerla. Una veleta adecuada para una embarcación ligera resulta demasiado pequeña para leerla desde la bañera de un barco de 40 pies. Una demasiado grande añade peso y resistencia aerodinámica en el tope del palo, justo donde más importan ambos.
| Modelo | Veleta | Eslora | Montaje |
|---|---|---|---|

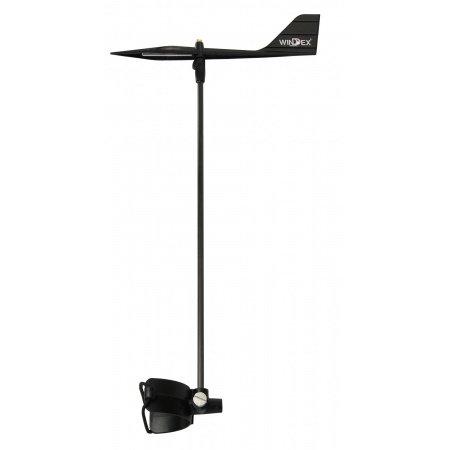

| Windex 6 Dinghy | 150 mm | embarcaciones ligeras, catamaranes, botalones | soporte flexible sin herramientas, perfil de 43–70 mm |
| Windex 10 | 250 mm | 3–6 m (10–20 ft) | base en J: lateral, superior o frontal del tope de palo |
| Windex 15 Mk2 | 380 mm | 5–12 m (15–40 ft) | tope de palo, palos de hasta 21 m |
| Windex XL | 584 mm | 12–30 m | tope de palo, palos de más de 21 m |
Windex 10 frente a Windex 15
Ambos coinciden entre 5 y 6 m, donde se sitúan los sport boats y los pequeños quillados. El Windex 10 pesa unos 31 g frente a los aproximadamente 100 g del 15, algo relevante en un aparejo ligero y alto donde cada gramo en altura afecta al momento adrizante. La veleta más larga y las pestañas más grandes del 15 se leen mejor desde 10–15 m por debajo. Si navegas desde la bañera de noche o con tripulación reducida, el 15 es la opción más práctica. En un sport boat derivado de una embarcación ligera, el 10 suele ser suficiente.
Cómo leer un Windex
Un Windex muestra el viento aparente, la combinación del viento real y el propio movimiento del barco, medido a la altura del tope de palo. La velocidad del viento normalmente aumenta con la altura y suele rolar ligeramente a la derecha. Eso significa que la lectura en el tope puede diferir de los catavientos del génova, especialmente con viento flojo.
Las dos pestañas de viradas ajustables son marcas de referencia. Navega de ceñida en cada amura con condiciones estables y coloca cada pestaña alineada con la veleta. A partir de ahí, la veleta situada sobre una pestaña te indica que estás en tu ángulo de ceñida. En empopada, observa la veleta a medida que se acerca a la popa. Una vez que cruza la línea de crujía estás navegando a la fil, y una trasluchada accidental está cerca.
Instalación de un Windex en el tope del palo
Monta el indicador a proa en el tope del palo y alejado de las antenas VHF, la luz tricolor y cualquier sensor de viento, que perturban el flujo de aire y pueden enganchar la veleta. El eje debe quedar vertical. Cuando los espárragos de acero inoxidable se instalan en un tope de palo de aluminio, séllalos con un compuesto aislante para limitar la corrosión galvánica. El Windex 10 y el 15 utilizan fijaciones distintas, disponibles por separado como recambios.
Recambios Windex, BirdSpike y luz LED

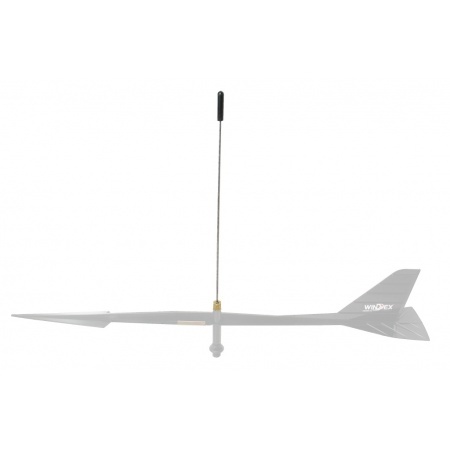

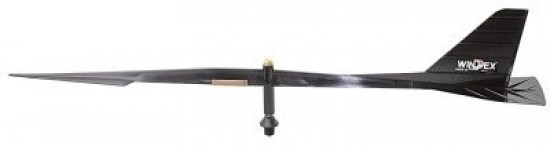

Una veleta dañada puede sustituirse por sí sola sin cambiar la base ni el rodamiento. La flecha de recambio para el Windex 15 cubre el fallo más habitual en el tope de palo: una veleta doblada tras el impacto de un ave, un enredo de driza o una izada con grúa. El BirdSpike añade una punta de 190 mm por encima de la veleta para evitar que las aves se posen. Se incluye con el Windex 15 Mk2 y puede instalarse en Windex 15 anteriores.

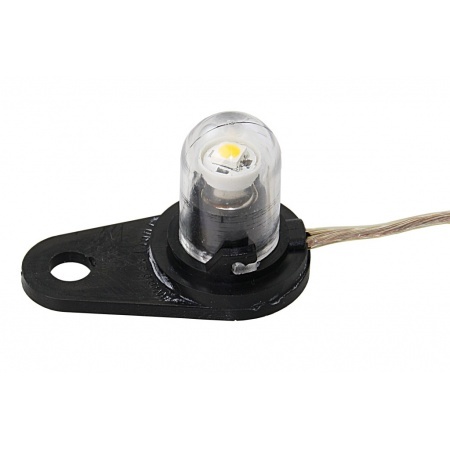

La luz nocturna LED de 12 V se monta bajo la veleta y requiere alimentación en el tope del palo. Hay disponible una bombilla de repuesto de 12 V E10. Los marcadores reflectantes de la veleta y las pestañas ofrecen cierta visibilidad sin alimentación cuando se ilumina el palo con una luz de cubierta o una linterna.
Sobre Windex Development AB
Los indicadores de viento Windex se diseñan en Suecia desde 1964 y se venden en más de 40 países. En Norteamérica, Davis Instruments vende ahora sus unidades equivalentes con el nombre WindTrak. Windex Development AB no tiene relación con el limpiacristales doméstico del mismo nombre.
Bloque de preguntas frecuentes sobre Windex
¿Qué tamaño de Windex necesito?
Elígelo según la eslora del barco y la distancia a la que lo leerás por debajo del tope. El Windex 6 es para embarcaciones ligeras y catamaranes, el Windex 10 para barcos de unos 3–6 m (10–20 ft), el Windex 15 Mk2 para 5–12 m (15–40 ft) y el Windex XL para yates de 12–30 m con palos de más de 21 m. Cuando dos tamaños se solapan, elige el mayor si lo lees principalmente desde la bañera o de noche. Elige el menor si el peso en altura importa más.
¿Cuál es la diferencia entre el Windex 10 y el Windex 15?
La longitud de la veleta, el peso y el montaje. El Windex 10 tiene una veleta de 250 mm, pesa unos 31 g y se monta en una base en J en el lateral, la parte superior o la frontal de un tope de palo pequeño. El Windex 15 Mk2 tiene una veleta de 380 mm, pesa unos 100 g con su BirdSpike y se lee más fácilmente desde la bañera de un barco mayor. Ambos utilizan un rodamiento de zafiro y pestañas de viradas reflectantes ajustables.
¿Un Windex muestra viento real o aparente?
Viento aparente. Es el viento que sientes en el barco en movimiento: el viento real combinado con la velocidad y el rumbo del propio barco. Se mide a la altura del tope de palo, donde el viento suele ser más fuerte y está ligeramente rolado respecto al nivel de cubierta. Por eso el Windex y los catavientos del génova pueden no coincidir con viento flojo o con un fuerte gradiente de viento. Un instrumento electrónico de viento puede calcular el viento real. Una veleta de tope de palo no.
¿Cómo se lee un indicador de viento Windex?
La veleta apunta hacia el viento aparente. Las dos pestañas de viradas son marcas de referencia ajustadas a tu ángulo de ceñida en cada amura. Cuando la veleta se alinea con una pestaña, estás navegando tan ceñido como el barco permite. Por dentro de la pestaña vas demasiado orzado, y por fuera puedes cazar o orzar. En empopada, una veleta que cruza la línea de crujía por popa significa que navegas a la fil.
¿Cómo se ajustan las pestañas de viradas de un Windex?
Navega de ceñida con viento estable y las velas ajustadas para el mejor rendimiento en ceñida, y observa dónde se sitúa la veleta. Coloca la pestaña de ese lado alineada con ella, luego vira y repite con la otra pestaña. Ajustarlas a partir de un ángulo conocido y correcto es más fiable que copiar una cifra de otro barco, porque el ángulo de viento aparente en ceñida varía según el casco, el aparejo y el corte de las velas.
¿Cómo se instala un Windex?
Instálalo a proa en el tope del palo, alejado de la antena VHF, la luz tricolor y el sensor de viento, con el eje vertical. El Windex 10 utiliza una base en J que se fija al lateral, la parte superior o la frontal del tope de palo. El Windex 15 tiene su propia fijación de tope de palo. En un tope de palo de aluminio, sella las fijaciones de acero inoxidable con un compuesto aislante para limitar la corrosión galvánica. Comprueba que la veleta gira libremente 360° antes de izar el palo.
¿Puedo sustituir solo la veleta de un Windex 15?
Sí. Una veleta doblada o rota es el fallo más habitual del Windex, normalmente causado por un ave, un enredo de driza o un golpe durante la manipulación del palo. La flecha de recambio encaja en el soporte y el rodamiento existentes, por lo que no hace falta tocar la fijación del tope de palo. Comprueba que el rodamiento gira libremente al montar la nueva veleta.
¿El Windex 15 Mk2 incluye la punta antiaves?
Sí. El Mk2 viene con el BirdSpike, que añade una punta de 190 mm por encima de la veleta. El BirdSpike también se vende por separado para instalarlo en un Windex 15 anterior o para sustituir uno perdido o dañado.
¿Puedo instalar una luz en un Windex?
Sí. La luz nocturna LED de Windex es una unidad de 12 V que se monta bajo la veleta y la ilumina desde abajo. Necesita alimentación de 12 V en el tope del palo, normalmente tendida junto al cableado de la luz de tope. Hay disponible una bombilla de recambio de 12 V E10. Sin alimentación, los marcadores reflectantes de la veleta y las pestañas se ven con el haz de una linterna.
¿Un Windex necesita mantenimiento?
Muy poco. Enjuágalo con agua dulce cuando el palo esté desarbolado. Comprueba que la veleta gira libremente y no está doblada, y que las pestañas y fijaciones están seguras. El rodamiento de zafiro no necesita lubricación. El aceite o la grasa solo acumulan suciedad y frenan la veleta. Sustituye la veleta si se ha doblado, porque enderezarla rara vez restaura su equilibrio.
¿Qué es un Windex en un velero?
Es el nombre común del indicador de viento de tope de palo, tomado de Windex Development AB, la empresa sueca que los fabrica desde 1964. Es una veleta equilibrada sobre un rodamiento de baja fricción que muestra la dirección del viento aparente en lo alto del palo, con pestañas ajustables que marcan el ángulo de ceñida en cada amura. No tiene relación con el limpiacristales del mismo nombre.
